城市燃气管网激光泄漏监测系统解决方案
编辑:瀚海光电发布时间:2021-05-10 浏览:
分享到:

背景概述

建立整个城市燃气管网的智能化安全监测系统,首先要保证每个生产运行环节基础监测数据的精准、可靠和持续性,才能形成高效可靠的安全监控体系。采用最先进激光吸收光谱技术,能提供比传统监测系统更加精准、可靠的,并消除现有监测盲区的实时泄漏安全数据,最终形成基于可靠数据流的覆盖整个城市燃气管网安全监控系统。进而建成集团、各个大区、全国各地城市公司的安全监测系统,现实安全数据集中管理,安全状态分级管控的数字化智能化安全管理体系。

以最先进激光吸收光谱技术为核心,使用适用于不同场景的产品,形成覆盖整个城市燃气各个生产运行环节的整体泄漏监测系统。形成点、巡结合的智能化安全监测体系。

(一)对地埋管道进行无源光纤激光泄漏监测

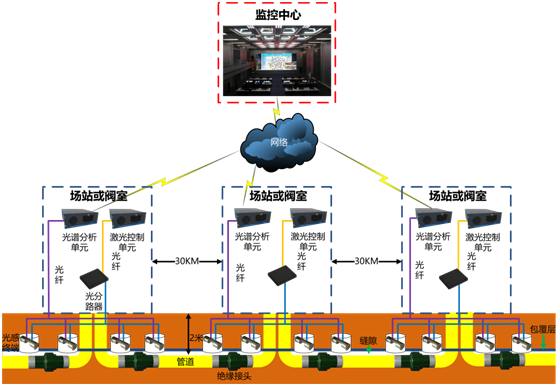

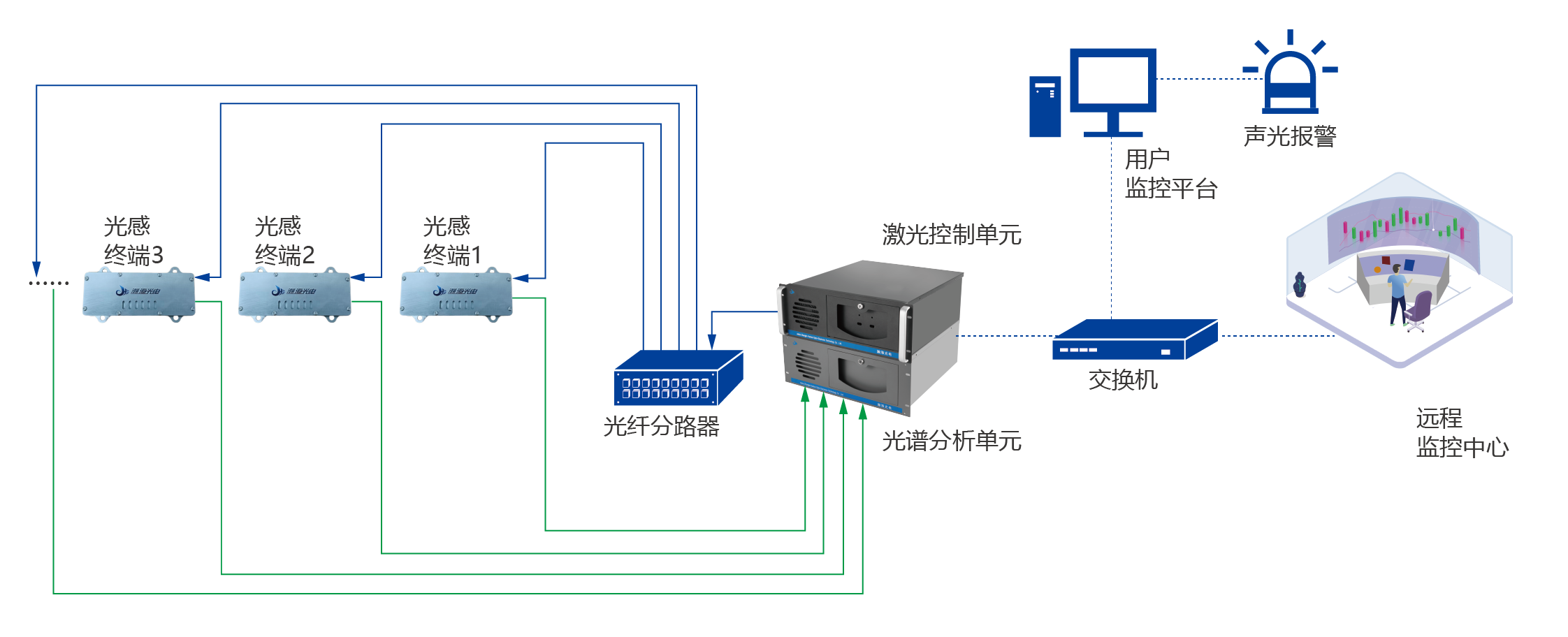

无源光纤激光泄漏监测系统可对地埋管道、绝缘接头等地下设施进行24小时不间断在线监测。绝大部分设备都安装在场站的监控中心,地下部分只安装光感终端和光缆。

光感终端为纯光学设备,不需要供电及安装通讯链路。在运行期间无需标定,寿命与管道同寿命周期。

该系统还具有:灵敏度高、反应速度快,即使是微小的泄漏也可以在泄漏发生的瞬间即被检出;其抗干扰性强无误报,且无传统甲烷气体传感器的漂移和中毒失效问题。

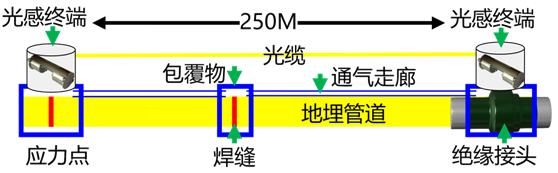

在需要监测的监测点用复合材料包覆管道形成一个微小空间,当管道发生泄漏时泄漏气体会沿这个空间扩散至光感终端,光感终端就能发现泄漏情况。

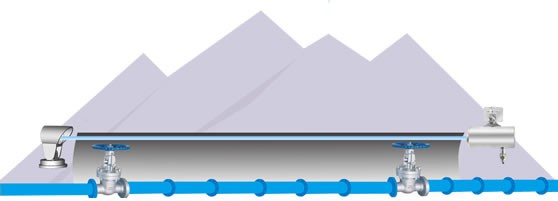

(二)对隧道管道进行无反射式激光遥测仪监测

当管道穿过隧道时在隧道两端安装反射式激光遥测仪进行整体监测,只需在隧道两端安装设备就可对整个隧道进行监测。一套设备监测范围可以达到1KM,超过1KM的隧道可每隔1KM安装一套。

(三)对于不方便进行在线监测的管道进行巡检

对于不方便进行在线监测的管道,可采用在路面进行快速巡检。以往靠人巡检效率低、劳动强度大,因此对于巡检人员不易管理,这就造成巡检时由于不负责任造成的安全隐患。为巡检人员提供更加高效、简便的巡检装备将有助于提高巡检效率和巡检质量。

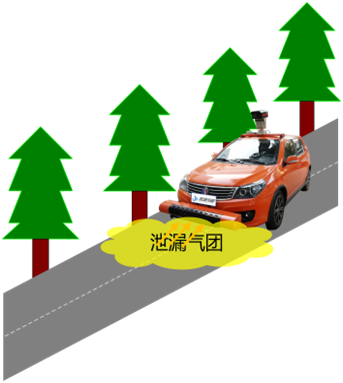

01、利用车载式巡检装置进行巡检

为每个区的巡检队配备一台巡检车,可实现对城市地下管网快速大范围巡检。极高的灵敏度可以检测到地下管道泄漏后微量渗漏出来的气体 ,能以50公里的速度进行快速巡检,检测效率高;抗干扰能力强,在城市复杂环境下可以精确检测。

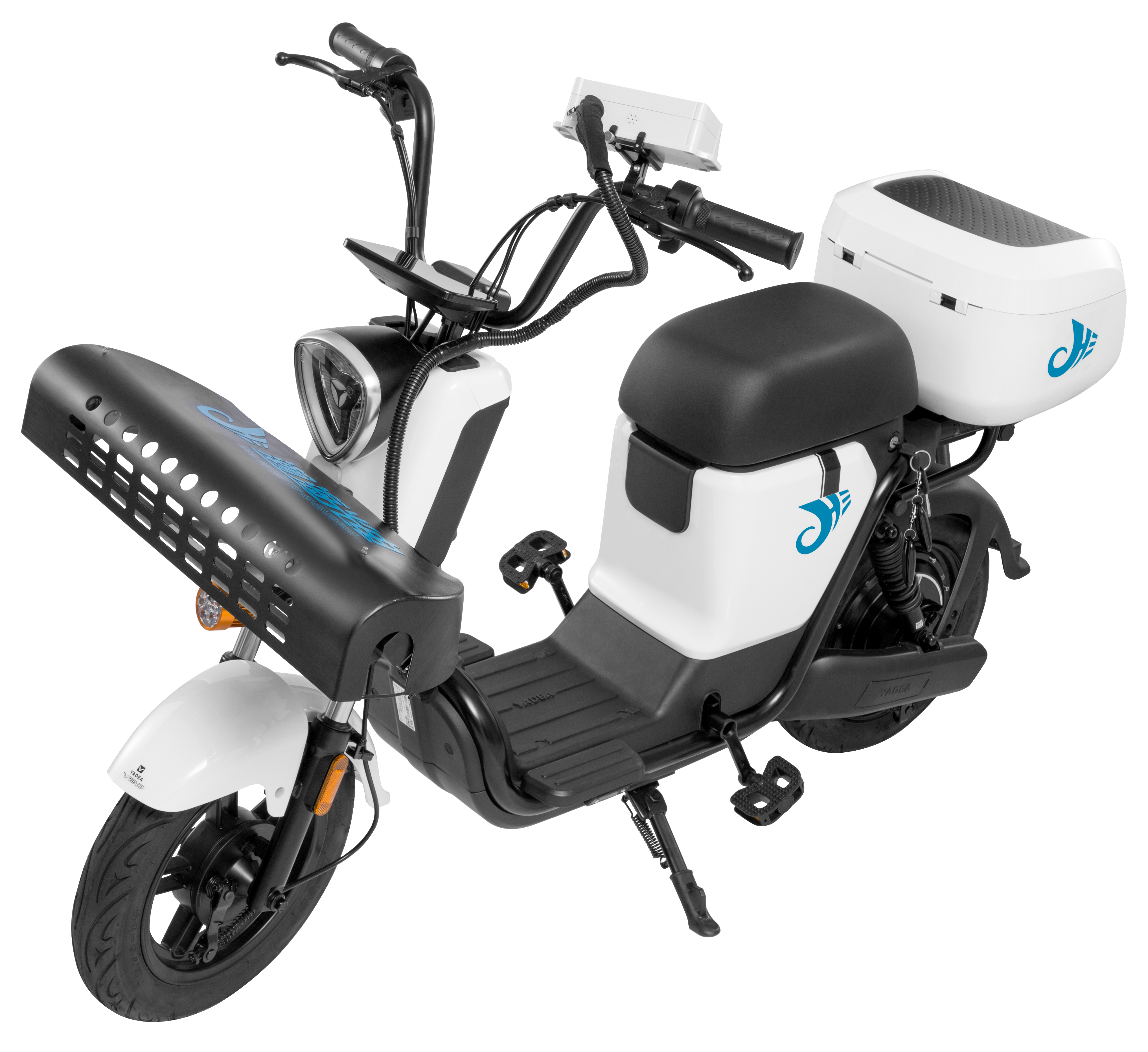

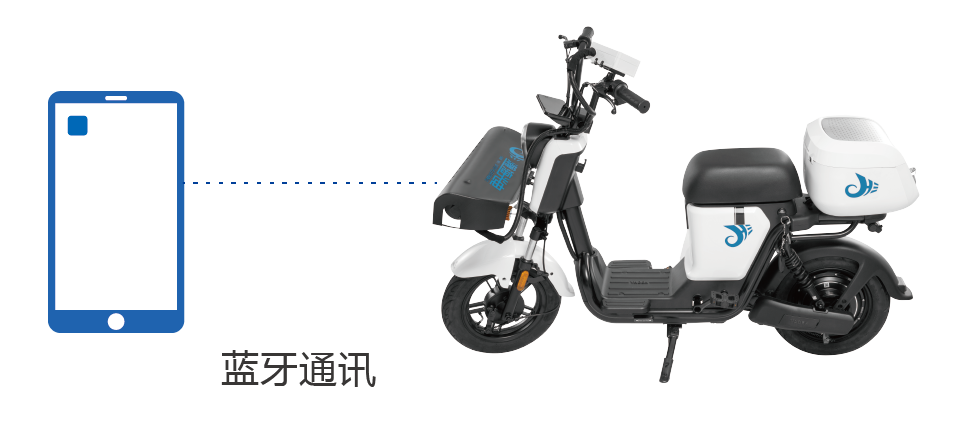

02、利用电动自行车式巡检装置进行巡检

除了使用汽车作为快速巡检工具,还可以为每个巡检队配备几台电动自行车式巡检装置。这样可以深入小区、小路等不适宜车辆行驶的地方,仍然可以实现快速巡检,作为快速巡检的一个组成部分。

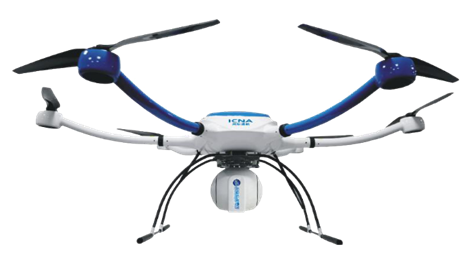

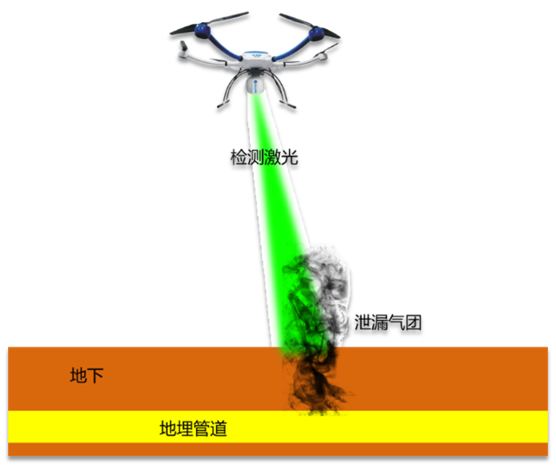

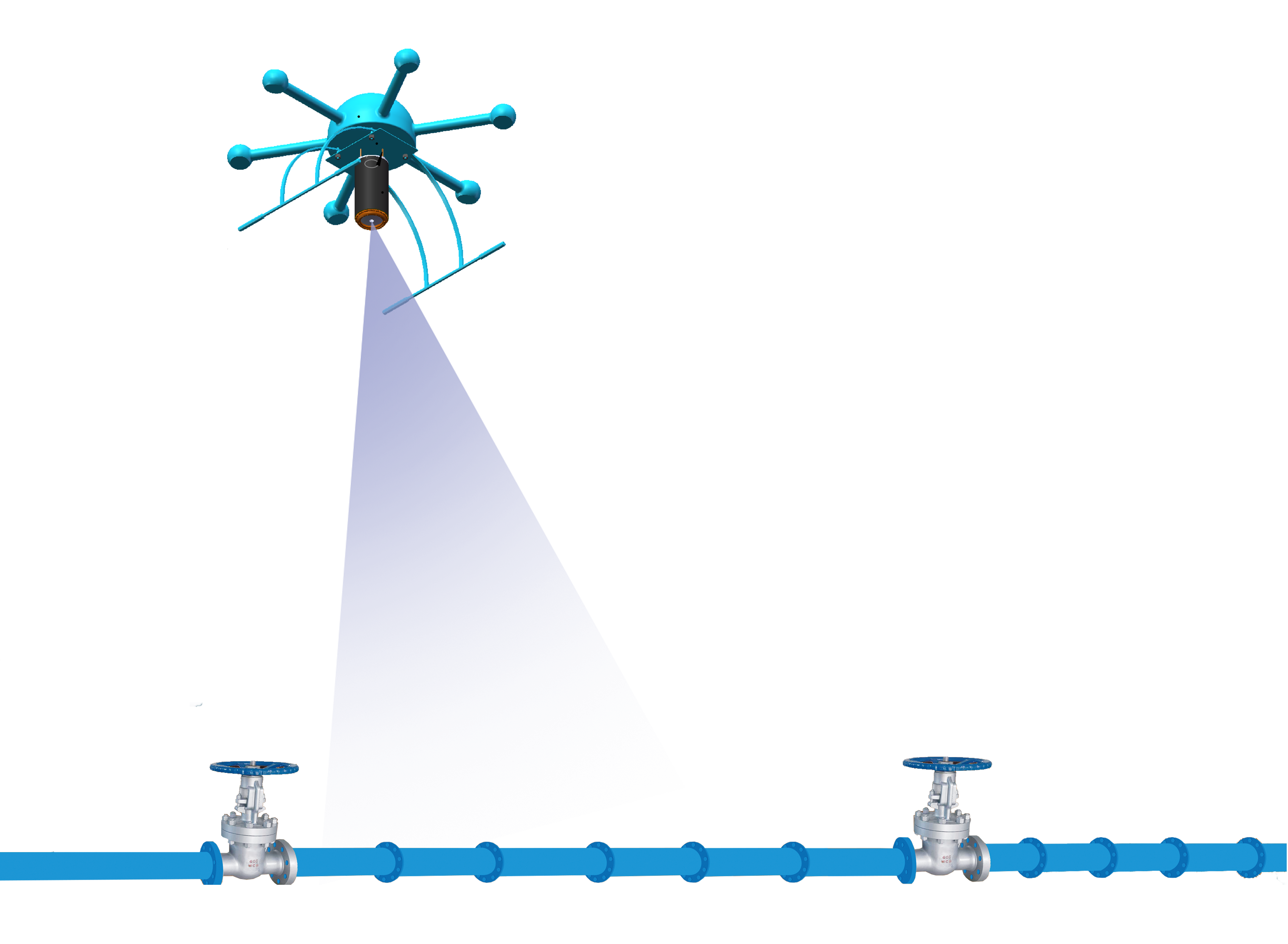

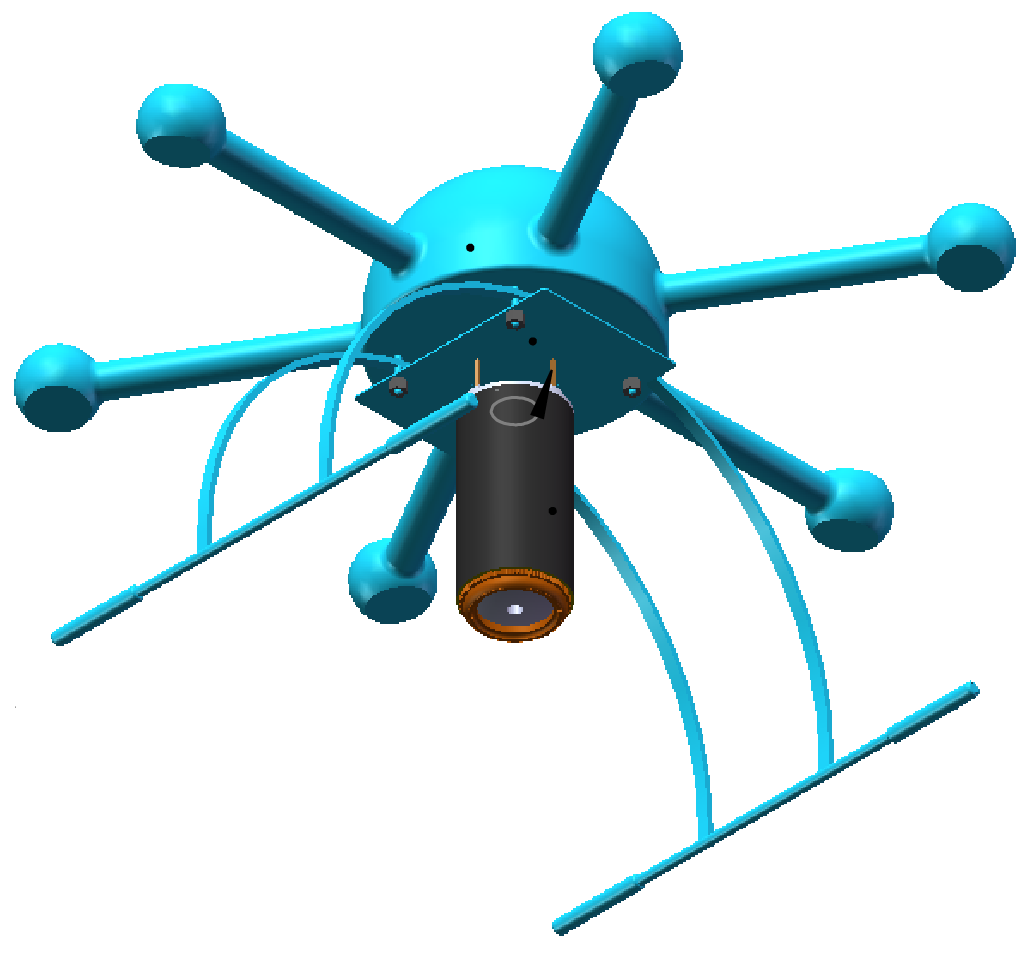

03、利用无人机巡检装置进行巡检

在一些地面有障碍无法进行巡检的情况,可使用无人机作为巡检手段从空中对地面进行巡检。

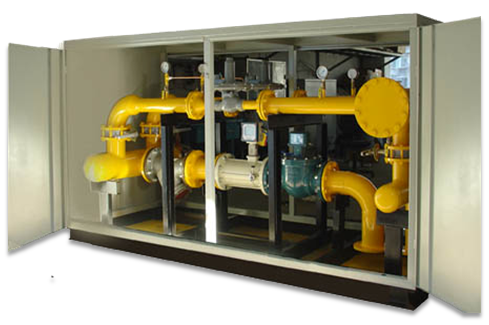

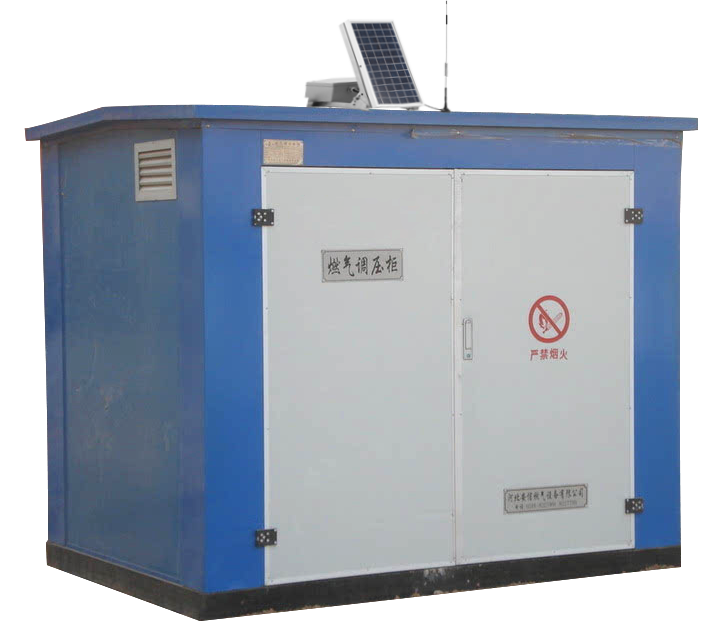

(四)对调压柜、调压箱进行激光监测

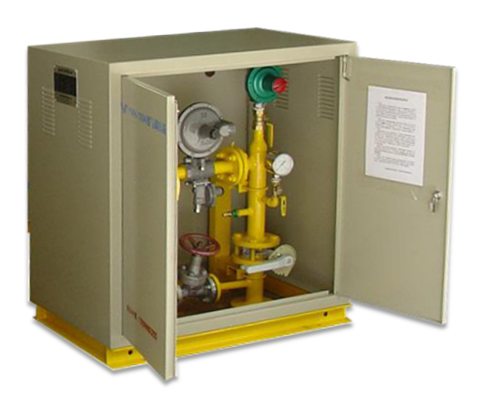

调压柜、调压箱遍布城市大街小巷,很多都没有供电,不具备安装传统监测监控设备的条件,而其本身又属于封闭空间,属于重大危险隐患。并且由于数量众多,采用传统监测设备需要定期调校,维护工作量巨大,运维成本也限制应用。

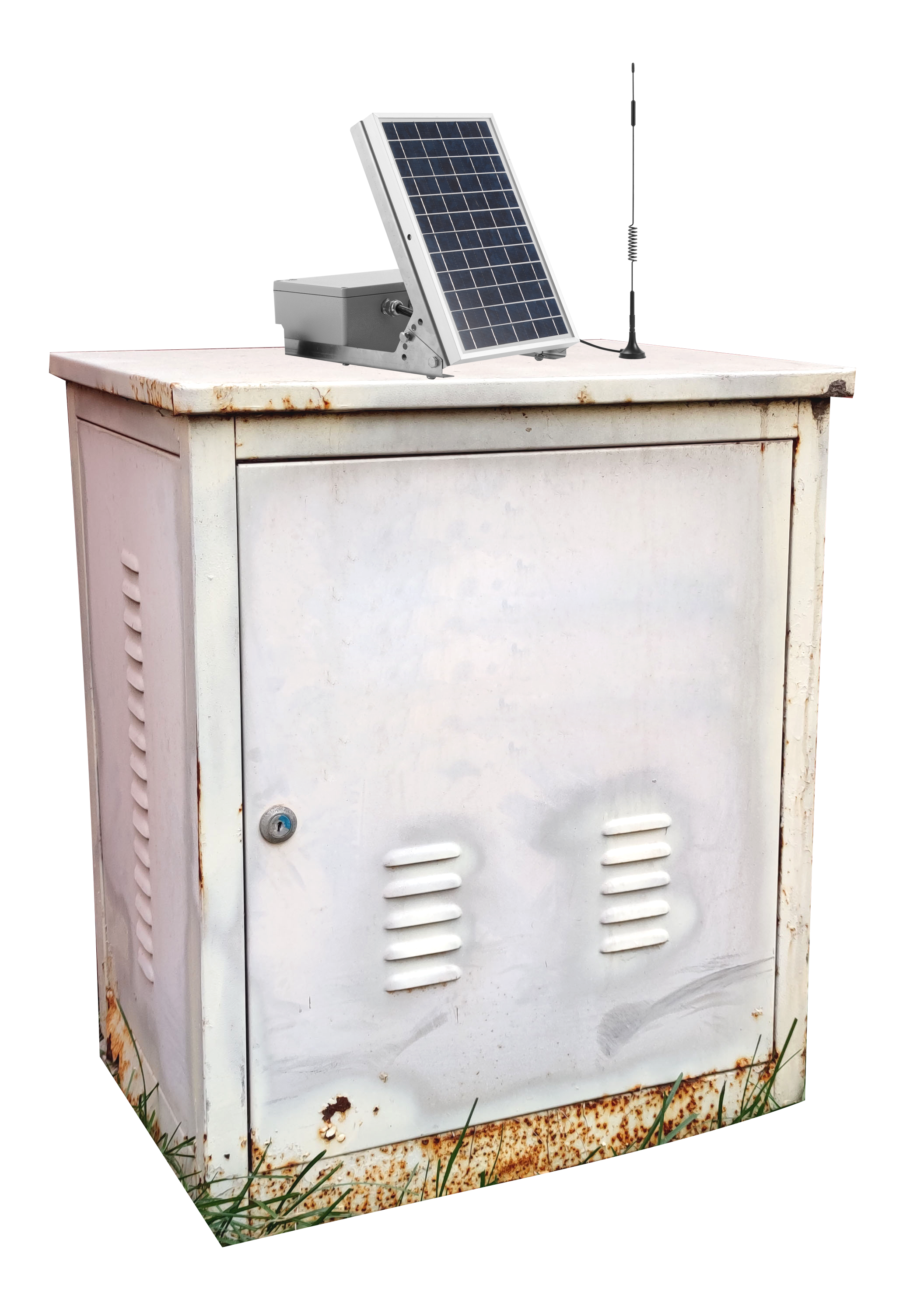

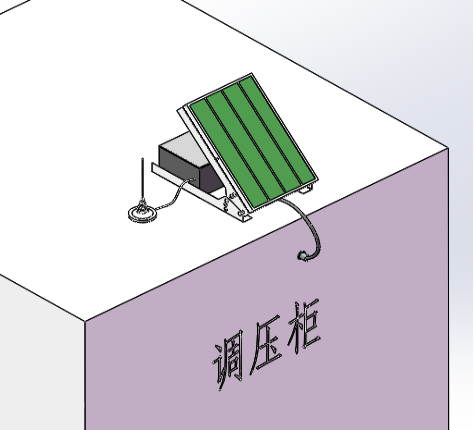

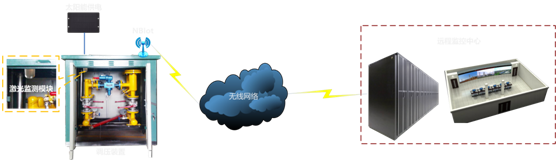

采用激光监测设备,利用激光监测技术无需维护的优势,可以长期持续稳定工作,不需要耗费人力去进行维护,运维成本极低。该设备超低功耗,采用太阳能供电即可实现供电,解决了供电问题。设备体积小安装简便,采用NBIot物联网无线通讯,为分散在各处的调压箱、调压柜安装激光监测模块,实现在线监测。

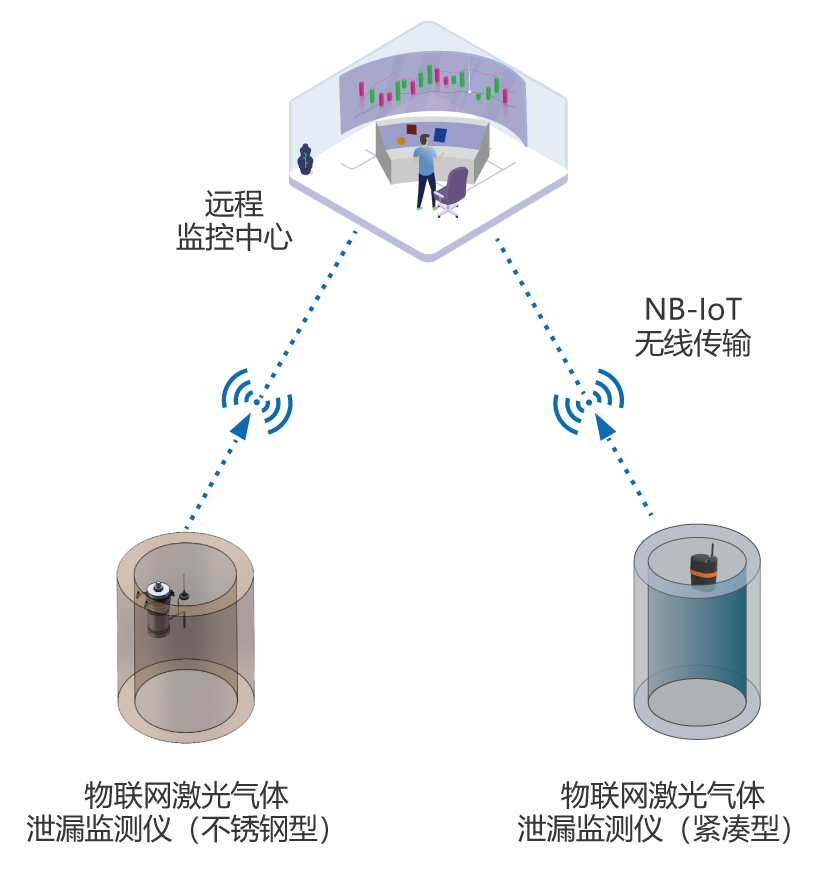

(五)对阀井及临近空间进行激光监测

阀井及临近空间在发生燃气泄漏的时候都容易形成封闭空间聚集,极易导致发生爆炸事故。但这类环境一般比较潮湿传统设备在这种环境下运行,容易产生误报,增加了维修检查的工作量。而且使用寿命也大大缩短,传统设备使用寿命很难超过1年,由于阀井数量众多,更换工作量巨大。此外传统设备技术特性决定需要定期调校,使得维护工作量也十分巨大。

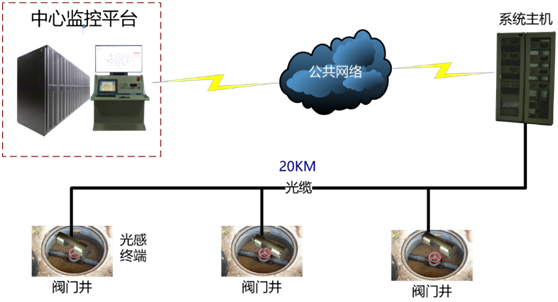

在可以铺设光缆的情况下,采用分布式结构的光感终端进行监测,在阀井或临近空间中安装1个光感终端。解决没有供电的同时避免了传统设备误报问题,免去日常的维护和设备更换的巨大工作量,彻底打破所有阀井监测空白的状态,发生泄漏隐患第一时间报警,消除发生燃爆的风险。
